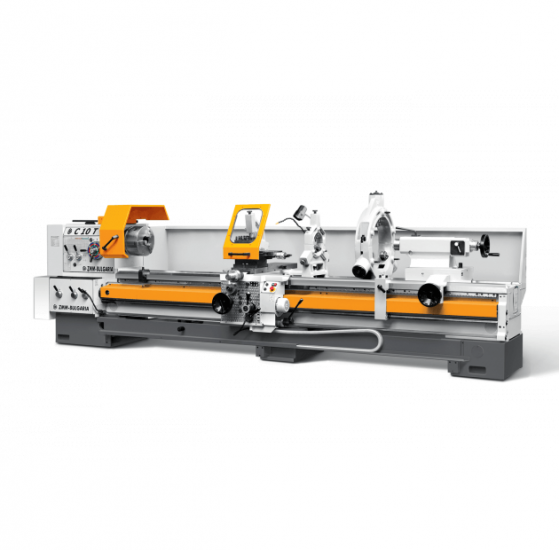

Токарный станок CU10T/4000

• Расстояние между вершинами 4000 мм
• 15-ступенчатая главная ось
• Обороты главного вала 9-1320 об / мин
• Размеры машины 6290 x 1600 x 1750 мм
• Вес 5380 кг
• Высота на вершинах 330 мм
• Максимальный диаметр. над направляющими Ø 660 мм
• Максимальный диаметр. поперечные сани Ø 500 мм
• Максимальный диаметр. in locas палуба Ø 850 мм
• Ширина направляющих 400 мм
• Головка главного вала conf. DIM 55027: нет. 8
• Диаметр отверстия главного вала Ø 103 мм
• Конус отверстия 120 метрика
• Мощность электродвигателя 11 кВт
• Количество авансов 120
• Диапазон продольных авансов 0,039-18 мм/rev
• Диапазон поперечного продвижения 0,02 - 6 мм/оборот
• Количество резьб 64
• Диапазон метрических резьб 0,5-120 мм
• Диапазон резьбы 60-1 / 6 дюймов tpi
• Диапазон резьбы модуля 0,125-30 модуль
• Диапазон резьбы DP 240-1 DP
• Перемещение груди и portcutit
• Ход поперечных саней 410 мм
• Ход верхних саней 130 мм
• Диаметр пинолы подвижной куклы 90 мм
• Конус Пинолы Морзе № 1 5
• Ход пинолы 230 мм
• Вес детали in universal 150 кг
• Вес детали между универсальной и верхней подвижной куклой 600 кг
• Вес детали между универсальной подвижной линией и верхней частью мебельной куклы 1000 кг
• Вес детали между универсальным и фиксированным линетом 800 кг
• Вес детали между универсальным, фиксированным линетом, подвижным линетом и верхней частью подвижной куклы 1500 кг
• Точность геометрии токарный станок
• Компланетность направляющих 0,04 мм / 1000 мм
• Прямолинейность Депла. длинные сани.между наконечниками 0,015 мм / 500 мм
• Луч радиальный конический диаметр отверстия 0,01 мм
• Передняя порка главного шпинделя 0,015 мм
• Коаксиальность кукол 0,04 мм
• Параллелизм салазок порт-нож с главной осью 0,015 / 300 мм
• Круглость детали 0,01 мм
• Цилиндрическая часть 0,02 мм
• Плоскостность поверхности.обработанные спереди 0,02 мм/300 мм (только вогнутые)
• Точность шага резьбы 0,04 мм/300 мм-максимальная допуск.0,05 мм

Стандартное оснащение

• Панель управления
• Система охлаждения
• Лампа местного освещения
• 2-осевое устройство быстрого продвижения
• Направляющая-съемная кровать
• Фланец для универсального 315 мм (CU10T), 500 мм (CU10TS)
• Aparatoare назад
• Aparatoare универсал
• Защитные устройства portcutit
• Ремни V = 6 шт (V = 5 шт Для модели CU10T)
• Набор сменных зубчатых колес
• винты регулировка горизонтальности
• Фиксированный наконечник крепления
• Оправка для адаптации
• Держатель для переноски-4 позиции
• Ограничитель продольного хода
• Рычаг быстрого крепления мебельная кукла
• Набор инструментов
• Поддон и упаковка - фольга
• Руководство пользователя
