Инструменты для обработки металла
Центры упорные с Конусом Морзе предназначены для обработки деталей на металлорежущих станках, контрольных, разметочных и других работах.
Центры станочные вращающиеся с конусом морзе предназначены для установки заготовок типа тел вращения при выполнении точных работ на металлорежущих станках с ручным и программным управлением.
Тиски слесарные с ручным приводом тип - ТЧС и ТСС предназначены: ТЧС - для закрепления деталей при их механической обработке на фрезерных, сверлильных, шлифовальных и других станках. ТСС - для закрепления заготовок при выполнении слесарных операций. На корпусе имеется наковальня. Наличие призм позволяет зажимать круглые заготовки, а конструкция основания позволяет разворачивать тиски от 0° до 120°.
Столы поворотные круглые к фрезерному станку предназначены для установки и закрепления деталей при обработки их на металлорежущих станках.
Плиты магнитные прямоугольные предназначены для закрепления заготовок из ферромагнитных материалов усилием магнитного поля на станках с прямоугольным столом при работе с охлаждающей жидкостью или без неё.
Патроны цанговые и цанги для зажима инструмента с цилиндрическим хвостовиком (сверл, фрез, оправок) с диапазоном размеров от 5 мм до 32, 40 мм с применением переходных втулок-цанг.
Патроны токарные предназначены для установки на универсальные токарные, револьверные, внутришлифовальные станки, центрования и крепления обрабатываемых деталей со смещенной осью вращения или торцом неправильной формы.
Патроны сверлильные 3-х кулачковые с ключом ТУ 3928-022-05797687-2004
Оправки ГОСТ 26541-85
Кулачки к токарным патронам предназначены для закрепления обрабатываемой заготовки за наружную поверхность вала или за внутреннюю поверхность отверстия в заготовке.
Кольца переходные к дисковым пилам
Державка предназначены для безалмазной правки шлифовальных кругов.
Головки делительные универсальные тип 1 и тип 2 предназначены для установки обрабатываемой заготовки под требуемым углом относительно стола станка, её поворота вокруг своей оси на определенные углы, сообщения заготовке непрерывного вращения при фрезеровании винтовых канавок. Тип 1 - с резьбовым концом шпинделя. Тип 2 - с фланцевым концом шпинделя под поворотную шайбу.
Втулки переходные предназначены для крепления инструмента с коническим хвостовиком.
Сверла цельные с цилиндрическими хвостовиками, изготовленные из твердого сплава, предназначенные для обработки бессальниковых отверстий с полями допусков H7, K7, H8, H9
Резцы с коническим хвостовиком тип 2 для обработки стали, финишной обработки с припуском на доводку, предназначены для обработки отверстий с допусками 6...11 квалитетов в деталях из углеродистой, конструкционной и легированной стали с твердостью 163...229 HB
Машинные развертки предназначены для обработки отверстий с допусками качества 6...11 в деталях, выполненных из углеродистой, конструкционной и легированной стали с твердостью до 229 HB
Ручная коническая развертка 1:50 с цилиндрическим хвостовиком, ГОСТ 11177-84. Ручные конические развертки 1:50 предназначены для обработки отверстий под конические штифты.
Ручная коническая развертка 1:30 с цилиндрическим хвостовиком, ГОСТ 11182-71. Материал рабочей части: сталь 9ХС
Зенкер цельный с твердосплавной пластиной и конусным хвостовиком, ГОСТ 3231-71. Материал рабочей части: сталь Р6М5. Зенкеры с твердосплавной пластиной и конусным хвостовиком предназначены для обработки отверстий в изделиях,
Развертка машинная коническая 1:50 с цилиндрическим хвостовиком, ГОСТ 10081-84. Применяются для точной финишной обработки отверстий в различных материалах.
Цилиндрические развертки с съемным штифтом ОСТ2.И25-2-80 предназначены для обработки подшипниковых поверхностей в крепежных устройствах в соответствии с ГОСТ 12876-67, а также для обработки подшипниковых поверхностей с диаметром более 61 мм
Цельные конусные машинные развертки с хвостовиком из твердого сплава ГОСТ 16087-70. Из сплошного твердого сплава предназначены для обработки безгильзовых отверстий с полями допусков H7, K7, H8, H9 или с припуском на чистовую обработку от № 1 до 6

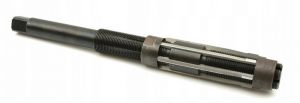

Ручные регулируемые развертки с ножами на штифтах по ТУ У 28.6-0222083-002-2002 предназначены для точной обработки отверстий. Эти развертки оснащены вставными ножами из стали 65Г.
Металлические заготовки обрабатываются как в бытовых условиях, так и на промышленных предприятиях. Вероятно, каждый сталкивался с заточкой ножей, ножниц и других режущих предметов, используя для этого специальные приспособления, такие как бруски, точильные круги или мусаты.
На заводах, производящих металлические детали и изделия, эти процессы выполняются не вручную, а с помощью специализированного оборудования, которое позволяет снять верхний слой материала, придавая ему необходимую форму и размер.
В цехах применяются разнообразные инструменты для обработки металла, все они различаются между собой, но их принцип действия остается одинаковым: при приложении силы режущий элемент удаляет верхний слой металла, превращая его в стружку.
- Резцы. Резцы используются для точения и обработки металла на токарных станках. Они бывают различных форм и размеров, в зависимости от задачи. Основные виды резцов включают прямые, отогнутые, подрезные и фасонные. Каждый вид предназначен для выполнения определенных операций, таких как грубая обработка, чистовая обработка, нарезание резьбы и обработка сложных профилей.
- Фрезы. Фрезы применяются для фрезерования, то есть для снятия слоя материала с заготовки с помощью вращающегося режущего инструмента. Они различаются по форме, размеру и типу режущей поверхности. Фрезы могут быть цилиндрическими, концевыми, торцевыми и дисковыми. Эти инструменты используются для создания плоских поверхностей, канавок, пазов и сложных контуров на заготовках.
- Развертки. Развертки используются для точной обработки отверстий, придания им нужного диаметра и гладкости. Они имеют множество режущих лезвий и могут быть ручными или машинными. Основное назначение разверток – это чистовая обработка отверстий после сверления или растачивания, обеспечивающая высокую точность и качество поверхности.
- Тиски. Тиски служат для надежного закрепления заготовок при обработке. Они бывают различных типов, включая слесарные, станочные и трубные тиски. Основные элементы тисков – это губки, винт и направляющие. Тиски обеспечивают неподвижное положение заготовки, что важно для точности обработки и безопасности оператора.
- Метчики. Метчики используются для нарезания внутренней резьбы в отверстиях. Они бывают ручными и машинными, а также различаются по типу резьбы (метрическая, дюймовая и т.д.). Комплект метчиков обычно включает несколько инструментов: проходной, промежуточный и чистовой метчики, которые используются последовательно для получения точной и качественной резьбы.
- Сверла. Сверла применяются для создания отверстий в различных материалах, включая металл. Они бывают спиральными, центровочными, ступенчатыми и корончатыми. Основной элемент сверла – это спиральная часть с режущими кромками, которая выполняет основную работу по сверлению. Сверла различаются по диаметру, длине и материалу изготовления, что позволяет выбрать оптимальный инструмент для конкретной задачи.
Эти инструменты являются основными при обработке металла и находят широкое применение в машиностроении, строительстве и других отраслях промышленности.
