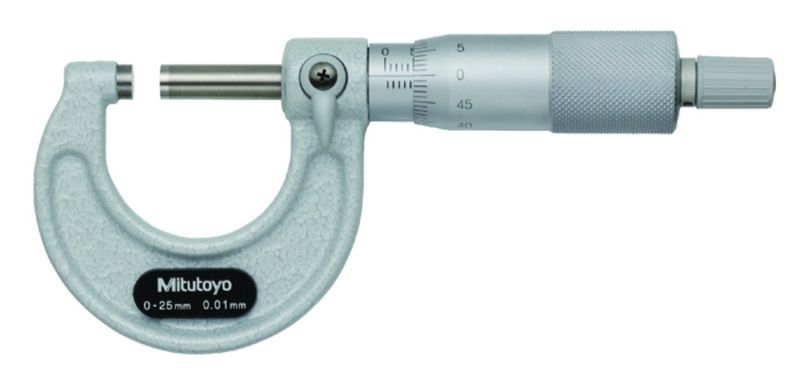

Аналоговый микрометр Mitutoyo 103-137

Микрометр 103-137 Mitutoyo предназначен для измерения наружных линейных размеров. Основание микрометра состоит из скобы, а преобразующее устройство включает винтовую пару, состоящую из микрометрического винта и микрометрической гайки, закрепленной внутри стебля. Эти элементы часто называют микропарой.

В скобе закреплены пятка и стебель, между которыми осуществляется измерение детали. Измеряемая деталь захватывается торцевыми измерительными поверхностями микровинта и пятки.

Барабан соединен с микровинтом посредством колпачка, в котором расположен корпус трещотки. Чтобы приблизить микровинт к пятке, барабан с трещоткой вращают по часовой стрелке (от себя), для обратного движения – против часовой стрелки (на себя). Закрепление микровинта в необходимом положении осуществляется стопором.

Технические характеристики 103-137 Mitutoyo:

• Цифровой/Аналоговый: Аналоговый
• Комплектация: Включая коробку, ключ, сертификат проверки
• Дюймовый/Метрический: Метрический
• Диапазон измерений: 0-25 мм
• Цена деления: 0,01 мм
• Максимальная допустимая погрешность (J MPE): ±2 мкм
• Плоскостность: 0,6 мкм
• Параллельность: 2 мкм
• Измерительная поверхность: С наконечниками из карбида, микро-шлифованное покрытие
• Измерительный шпиндель: С фиксатором шпинделя, ø6,35 мм (≤300 мм), ø 8 мм (>300 мм), шаг шпинделя 0,5 мм
• Шкала: Барабан и втулка с хромированным покрытием, ø18 мм
• Измерительное усилие: 5 - 10 Н
• Комплектация: Включая коробку, стандарт установки (от 25 мм и выше), ключ, сертификат проверки (диапазон 0-50 мм)
• Масса: 175 г
